Дистанционное управление поливом и автоматическое наполнение ёмкости. Автополив «ОГО-Родник-Wi-Fi-V2АН1-ИД»

Автополив «ОГО-Родник-Wi-Fi-V2АН1-ИД» Устройство предназначено для полива в частных домовладениях, садово-огородных кооперативах в фермерских хозяйствах, когда необходимо автоматически наполнить ёмкость водой из водопровода (есть вариант изделия наполнения, насосом из колодца, скважины, водоёма), а затем дистанционно включить/выключить подачу воды из ёмкости. Устройство состоит из двух блоков; модуль ЭПШВ-WiFi для полива и автомата наполнения ёмкости АН1 ИД.

Выполняет следующие функции:

- Включает/выключает полив со смартфона через интернет, либо кнопкой на корпусе модуля ЭПШВ-WiFi.

- Автоматически наполняет ёмкость для полива, либо наполняет по нажатию кнопки на блоке управления.

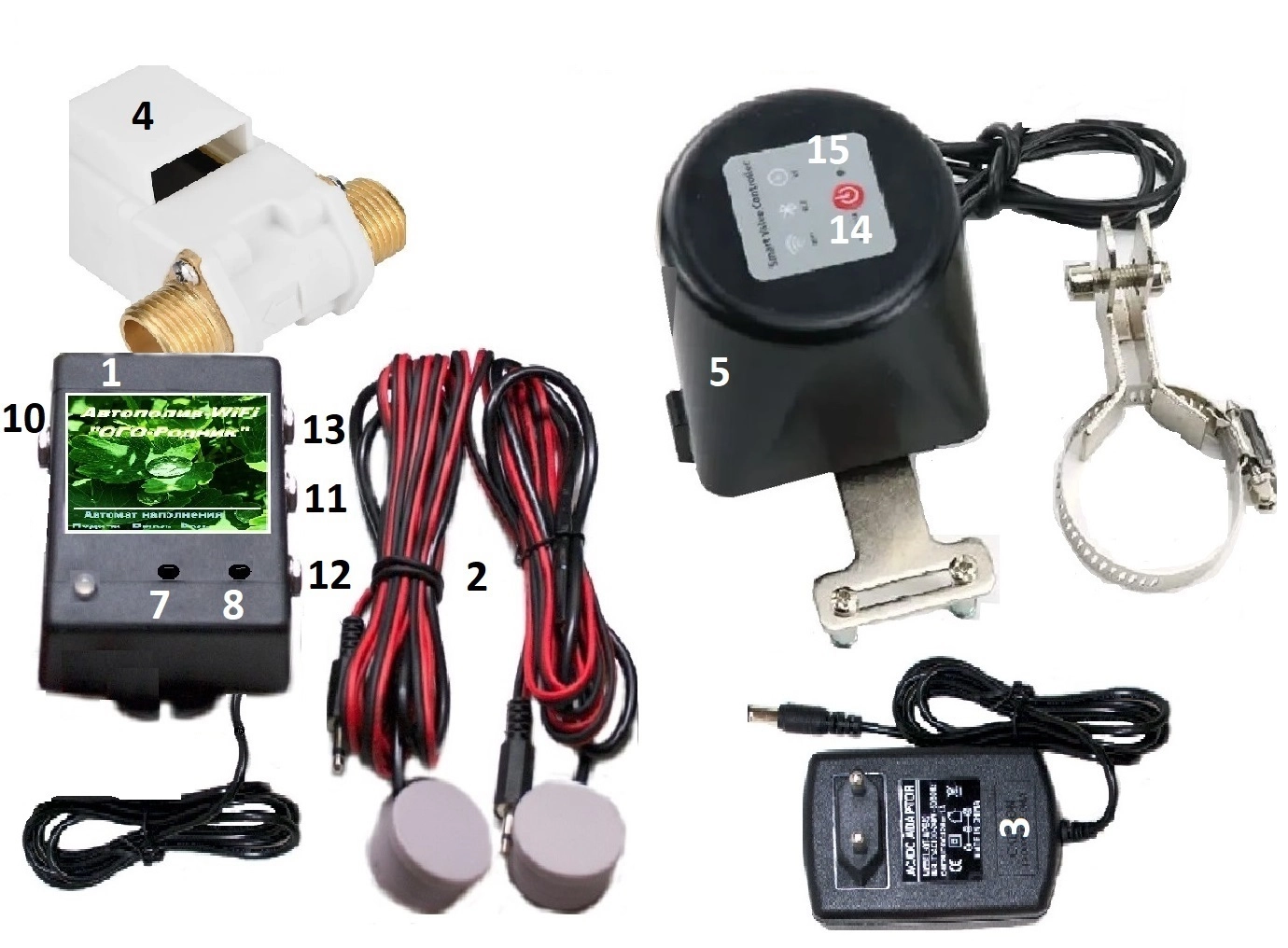

Комплектация: 1.Блок управления наполнением. 2.Датчик уровня импульсный-2шт. 3.Блок питания (БП). 4.Соленоидный клапан наполнения ёмкости(или реле включения насоса). Электрический привод шарового вентиля полива с встроенным модулем WiFi, (ЭПШВ-Wi-Fi). 5.Инструкция по эксплуатации.

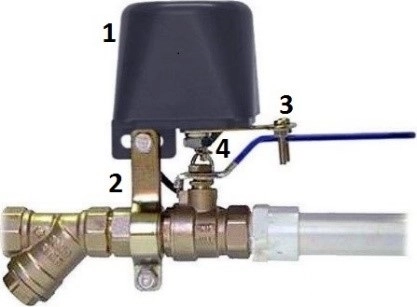

Технические характеристики устройства ЭПШВ-WiFi. ЭПШВ-WiFi полива соединяется с БУ разъёмом в гнездо блока «10». Модуль поддерживает приложения iOS и Android Tuya Smart / Smart Life На корпусе расположена кнопка управления/программирования «14» и индикатор работы «15». Напряжение питания ЭПШВ-WiFi 12в через БУ. Устанавливается на шаровые вентиля с ручкой «лепесток».

Принцип управления поливом. По команде из приложения происходит включение/выключение полива. На смартфоне отображается информация о статусе полива. Если в ёмкости закончится вода и включится наполнение, полив прекратится. Статус отобразится. На корпусе модуля кнопкой можно включит/выключить полив. Включённый индикатор модуля показывает, что кран открыт.

Технические характеристики автомата наполнения АН1 ИД. Габаритные размеры блока контроллера 90х65х30мм «1».

На блоке расположены; гнезда подключения, индикатор который информирует о работе блока, кнопки включение, выключение наполнения, Датчики уровня «2» определяют наличие воды, только в пластиковой ёмкости, с толщиной стенки до 10мм. Датчики крепятся к пластиковой ёмкости на высокопрочный скотч.

Соленоидный клапан «4», питание 12в. Нормально закрытый. Резьба наружная 1/2d. Пропускная способность клапана зависит от давления - 0,5атм-5л/мин, 1атм-8л/мин, 3атм,-13л/мин, 6атм-20л/мин.

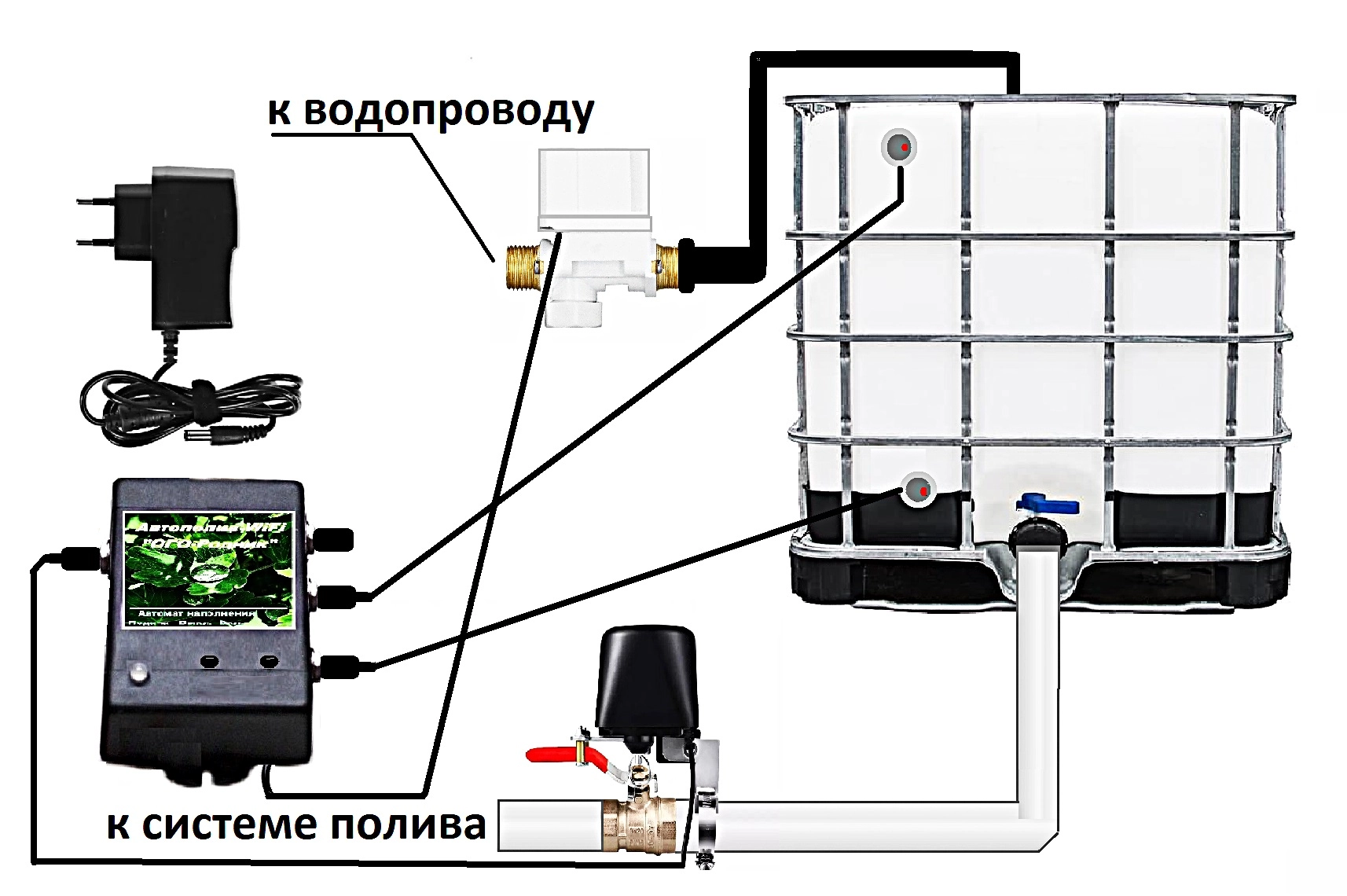

Принцип действия автомата наполнения. Блок управления «1», по датчикам «2» и посредством клапана «4» обеспечивает наполнение ёмкости водой. Также БУ синхронизирует работу с модулем ЭПШВ-WiFi.

Установка изделия.

1.За кронштейны закрепите блок управления в месте, где нет прямого воздействия воды.

2.Модуль ЭПШВ-WiFi расположите от роутера WiFi на расстоянии не более 50м в пределах прямой видимости.

1.Датчики уровня клеятся на обезжиренную, ровную поверхность. Нижний датчик нужно установить максимально близко к основанию ёмкости, чтобы как можно меньше оставалось воды, но не ниже сливного отверстия, иначе датчик не сработает и не будет подачи воды. Теперь можно приобрести и любую готовую систему полива и управлять поливом на расстоянии.
